空氣錘概述:
安陽鍛壓是中國一家具有60多年連續生產鍛造空氣錘歷史的生產廠家;空氣鍛錘獲得國家質量獎(銀質獎)的企業。安鍛公司是受?chē)椅兄贫–41系列空氣錘行業標準的廠家,且仍在嚴格執行此標準??諝忮N規格從15KG到2000KG規格齊全。我廠生產的空氣錘自身有空氣壓縮機構,只需接通電源便可開動,不必另備其他裝置。至今大型空氣錘和小型鐵藝空氣錘已銷往德國,美國,日本,英國等74個國家和地區。
空氣錘特點及應用范圍
C41系列空氣錘適用于各種自由鍛造,如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等,使用胎膜即可進行各種開式模鍛。安陽鍛壓是專業空氣錘生產廠家,生產的空氣錘范圍包括15KG, 25KG, 40KG, 55KG, 75KG, 110KG, 150KG, 250KG, 400KG, 560KG, 750KG, 1000KG, 2000KG. 依據空氣錘的規格型號大小和用途分為大型空氣錘(主要用于工業鍛造)和小型空氣錘(主要用于鐵藝鍛造)。安陽鍛壓的空氣錘及空氣錘配件、空氣錘備件批量生產,價格優惠。如果您想了解空氣錘多少錢,請撥打空氣錘采購熱線:0372-5973147。
空氣錘工作原理:
電動機通過減速機構和曲軸,連桿帶動壓縮氣缸的壓縮活塞上下運動,產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時,壓縮空氣不進入工作缸,電機空轉,錘頭不工作,通過手柄或腳踏桿操縱上下旋閥,使壓縮空氣進入工作氣缸的上部或下部,推動工作活塞上下運動,從而帶動錘頭及上砥鐵的上升或下降,完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式,可以產生提錘、連打、下壓、空轉四種動作。

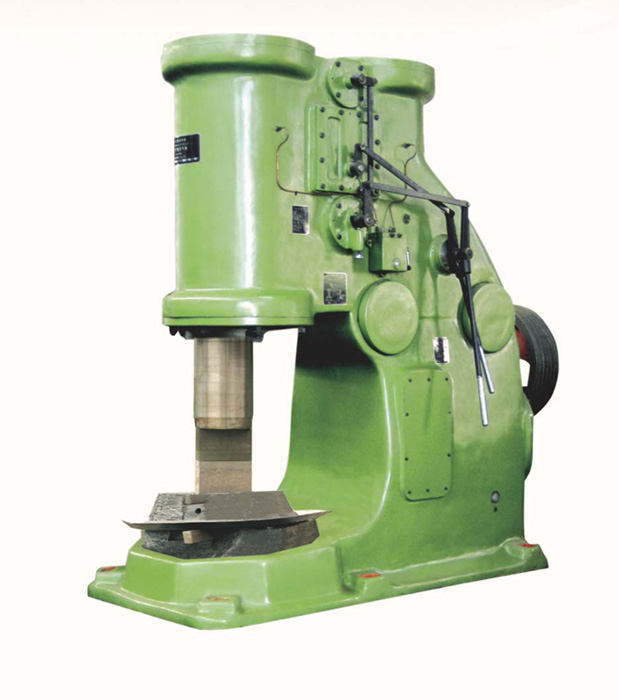

大空氣錘結構組成與各部分功能:
大空氣錘主要由機身、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。
- 機身。機身是空氣錘的主體,在機身上面安裝有傳動裝置,工作機構和操縱機構,這些機構在機架上緊湊組合成一個整體。
- 傳動機構。傳動機構包括皮帶輪、齒輪箱、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。
- 壓縮缸和工作缸。壓縮缸和工作缸的上下部和上下旋閥連通,通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。
- 落下部分。落下部分由工作活塞、錘桿和上砧等組成,錘桿和工作活塞為一整體,為使其重量符合技術規格,需要作成空心件,錘桿與錘頭的連接是用燕尾槽和楔鐵連接。
- 配氣機構。配氣機構由上閥,下閥,操作手柄或腳踏杠桿等部門組成,通過配氣機構來控制各種動作的實現。
- 砧座。砧座上面安裝著砧墊和下砧塊,為了滿足鍛造的穩定性,砧座的質量要求是落下部分質量的12-15倍,它安裝在堅固的鋼筋水泥基礎上,其間墊有墊木,可消除錘擊時產生的震動。
安陽鍛壓空氣錘曾于1983年獲得國家機械行業質量獎

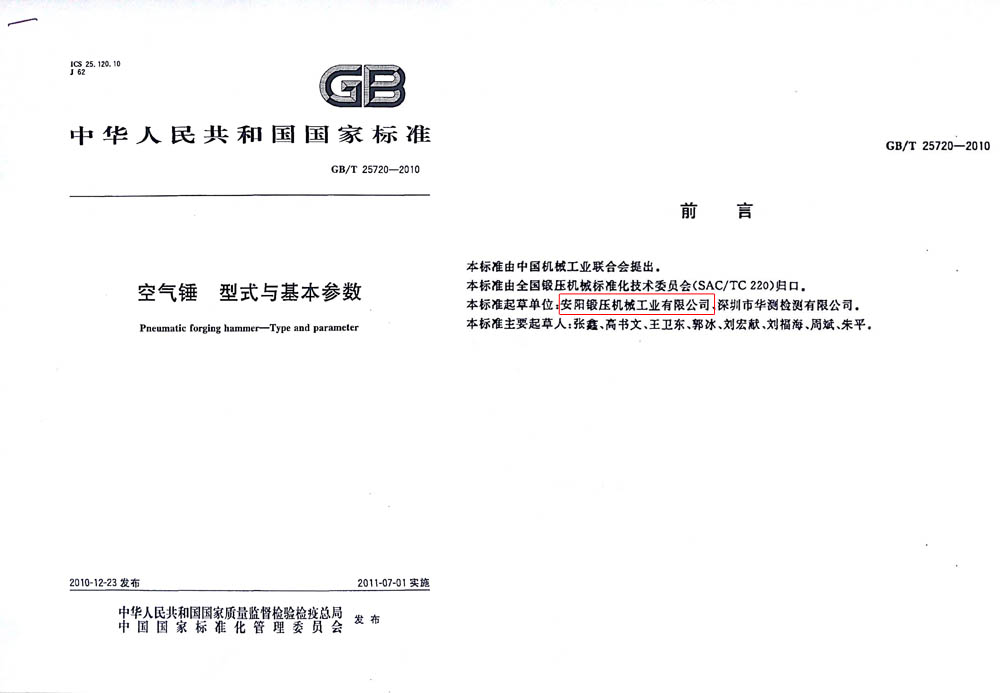

空氣錘國家標準制定單位-安陽鍛壓
空氣錘的維護保養注意事項:
為了空氣錘能夠為各用戶長久的服務,安陽鍛壓建議你從以下幾方面維護保養你的空氣錘。
1,要時刻關注活塞缸下方齒輪箱的油液面,確保齒輪在工作時可以接觸到潤滑油。
2,使用合適的潤滑油,無需昂貴的只需普通的機油即可,只是需要根據氣溫的變化選擇不同粘稠度的油。
3,一定要確保油泵里有適量的油,確保液面不低于下油標位置,在開錘前一定要搬動油泵把手10下,把潤滑油泵入油缸后再開錘,這樣可以大大減少開錘時的磨損。
4,請定期檢查油路是否有滴漏,從油泵頂端的油杯觀看油滴是否正常。
5,鍛造前,請檢查砧塊、導程等各部位是否有松動現象。
6,鍛造結束后,再次檢查所有外露螺栓,有松動現象及時緊固。
7,根據你的使用情況,一般建議3-6個更換齒輪箱里的油。
空氣錘鍛造視頻
1噸空氣錘延伸鍛件鍛造視頻
大空氣鍛錘規格及技術參數
分體鍛造空氣錘型號 |
C41-150 |
C41-250 |
C41-400 |
C41-560 |
C41-750 |
C41-1000 |
C41-2000 |
|
落下部分質量 |
150 |
250 |
400 |
560 |
750 |
1000 |
2000 |
|
打擊能量 |
2.5 |
5.6 |
9.5 |
13.7 |
19 |
27 |
54 |
|
打擊次數(min-1) |
180 |
140 |
120 |
115 |
105 |
95 |
80 |
|
工作區間高度 |
370 |
450 |
530 |
600 |
670 |
800 |
1000 |
|
錘桿中心線至錘身距離 |
350 |
420 |
520 |
550 |
750 |
800 |
950 |
|
可鍛 |
方(mm*mm) |
130×130 |
145×145 |
220×220 |
270×270 |
270×270 |
290×290 |
350×350 |
圓 |
Φ145 |
Φ175 |
Φ240 |
Φ280 |
Φ300 |
Φ320 |
Φ400 |
|
電機 |
型號 |
Y180M- 4-B3 |
Y180L- 4-B3 |
Y200L- 4-B3 |
Y280S- 6-B3 |
Y280M- 6-B3 |
Y315S- 6-B3 |
Y315L2- 6-B3 |
功率 |
18.5 |
22 |
30 |
45 |
55 |
75 |
132 |
|
機器質量 |
主機 |
3260 |
5000 |
8000 |
9800 |
17000 |
20000 |
48000 |
砧座 | 1500 | 2500 | 4200 | 6300 | 9000 | 12000 | 24000 | |
機器外形尺寸 |
2390× 1085× 2150 |
2639× 1155× 2540 |
3075× 1100× 2884 |
3464× 1500× 3157 |
3905× 1500× 3175 |
4020× 1500× 3650 |
5820× 2300× 4390 |

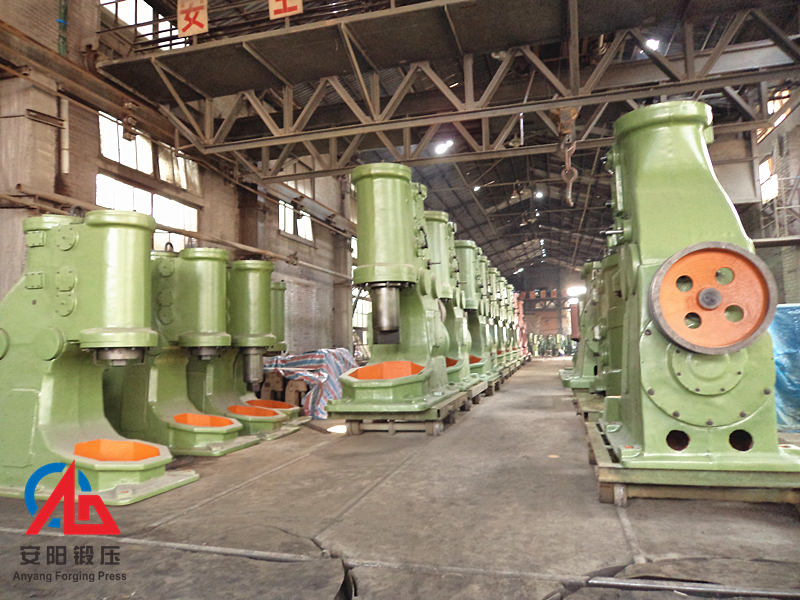

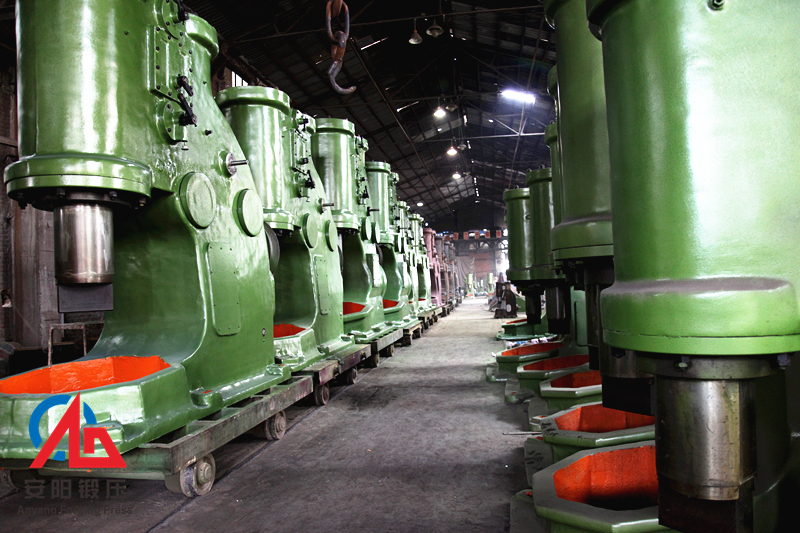

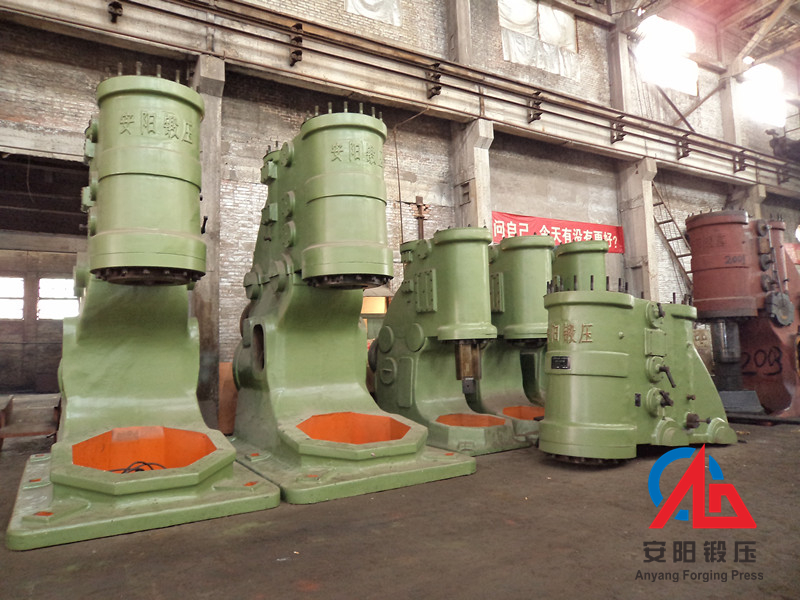

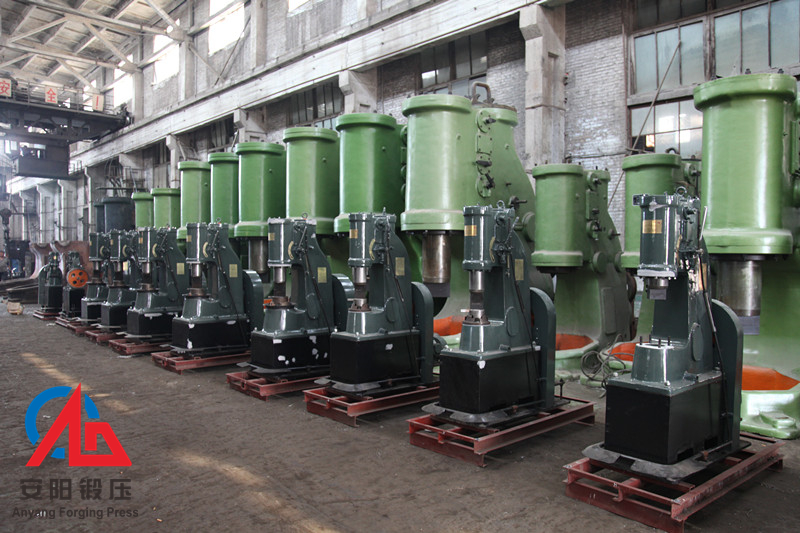

空氣錘廠家車間照片
